多功能水泵控制阀

产品介绍:
型号:JD745X 形态:隔膜式 连接形式:法兰 压力环境:常压 工作温度:常温 类型(通道位置):二通式 产品用途: 安装在高层建筑给水系统的水泵出口管道上,防止介质倒流,防止水锤。

型号:JD745X
形态:隔膜式
连接形式:法兰
压力环境:常压
工作温度:常温
类型(通道位置):二通式

多功能水泵控制阀产品用途:
安装在高层建筑给水系统的水泵出口管道上,防止介质倒流,防止水锤及水击现象的产生。一阀兼具电动阀、逆止阀和水锤消除器三种功能,可有效地提高用于生活小区中消防用水与生活用水并联的供水系统的安全可靠性。

产品特点:

1、消除水锤效果好。将缓开、速闭、缓闭消除水锤的技术原理一体化,防止开泵水锤和停泵水锤的产生

2、操作方便。只需操作水泵电机启闭按钮,阀门即按照水泵操作规程实现自动开闭

3、节能效果好。阀体采用了全通道流线型直流式设计,压力损失小,流量大,且体积小,重量轻



产品性能规范:

1、公称压力:1.0MPa、1.6MPa、2.5MPa

2、最低动作压力:0.05MPa

3、适用介质:水

4、适用温度:0~80℃

5、缓闭时间:3~120s(可调节)

6、水锤峰值:≤1.3倍水泵出口额定压力

7、水泵最高反转速度:≤1.2倍水泵额定转速

8、阻力损失:比旋启式止回阀减少约31%。

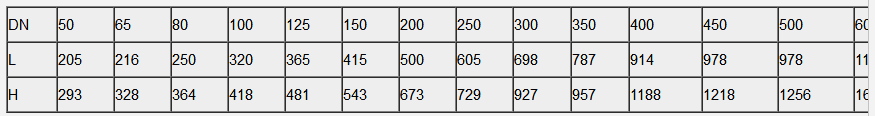

外形和连接尺寸:
