电液控多功能蝶式止回阀

产品介绍:
产品名称及型号:电液控多功能蝶式止回阀 HHT947H(X)-10C.16C.25系列
产品特点及用途:
1.电液控多功能蝶式止回阀由阀体、斜置蝶板、缓闭液压 缸和电动装置组成,阀门用于泵出口,防止介质逆向流 动。
2.阀门采用液压缓闭缸控制系统,有效控制阀门在停泵时自动三级缓闭,消除水锤压力。
3.阀门设置电动控制机构,可以与泵实现电气联动.用户配置相应的仪表和控制元件,阀门可以实现延时开间、定 压开阀、强制关阀等多种功能.如果用户需要还可以配置调节型电装用于调节流量。

产品采用标准:

产品标准参照JB/T 5299

结构长度按照GB/T 12221

法兰连接按照GB/T 17241.6  GB/T 9113

压力试验按照GB/T 13927

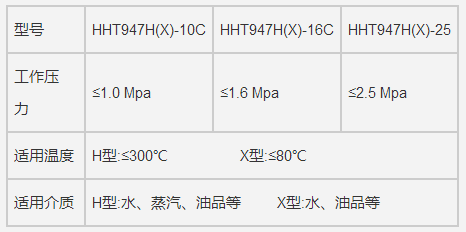

主要性能规范:公称尺寸DN200~DN1400  公称压力PN10~PN25

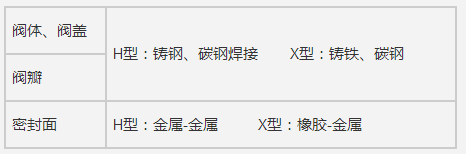

主要零部件及材料:
