升降式止回阀

产品介绍:
【产品名称:国标法兰升降式止回阀】



品牌:上华 型号:H41H、H41Y、H41W 连接形式:法兰、焊接

主体材料:碳钢、不锈钢、铬钼钢 公称通径:40~600(mm) 适用介质:水、油、蒸汽等

材质:WCB、CF8M、WC6、LCB等 密封形式:硬密封型 标准:国标

外形:中型\大型 流动方向:单向 驱动方式:

零部件及配件:配件 用途:止回 压力环境:常压、高压

工作温度:常温、高温、低温 类型(通道位置):二通式

产品简介:


法兰升降止回阀的结构一般与截止阀相似,其阀瓣沿着通道中以线作升降运动,动作可靠,但流体阻力较大,
适用于轻小口径的场合。升降式止回阀可直通式和立式两种。直通式升降止回阀一般只能安装在水平管路,
而立式升降止回阀一般就安装在垂直管路。


工作原理:


当介质由阀体箭头所示流向进入阀体,介质的压力作用在阀瓣上产生向上的推力,当介质推力大于阀瓣重力时,阀门打开。
当阀后介质压力作用在阀瓣上的力加上阀瓣自身重力大于阀前压力作用在阀瓣上的力时,阀门关闭,阻止介质倒流。


产品特点:


1、选材考究,符合国内、外相关标准,材料的全面质量高。


2、法兰升降式止回阀的密封副配对先进合理,阀瓣、阀座密封面采用铁基合金或司太立(Stellite)钴基硬质合金堆焊面成,
耐磨、耐高温、耐腐蚀、抗擦伤性能好,使用寿命长。

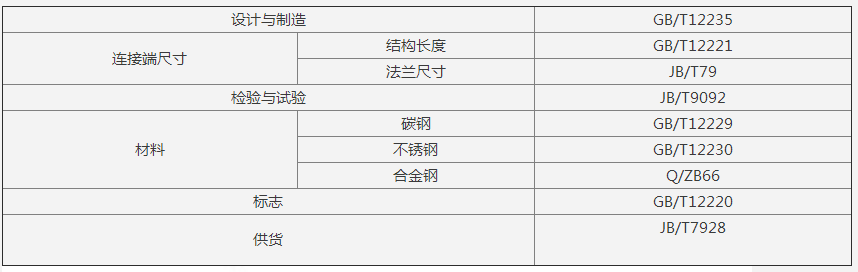

3、法兰升降式止回阀按国家标准GB/T12235设计制造。


4、可采用各种配管法兰标准及法兰密封型式,满足各种工程需要及用户要求。


5、阀体材料品种齐全,垫片可根据实际工况或用户要求合理选配,能适用于各种压力、温度及介质工况。
可按用户要求设计制造不同结构形式和连接形式的止回阀,为各种设备配套使用。



应用规范:

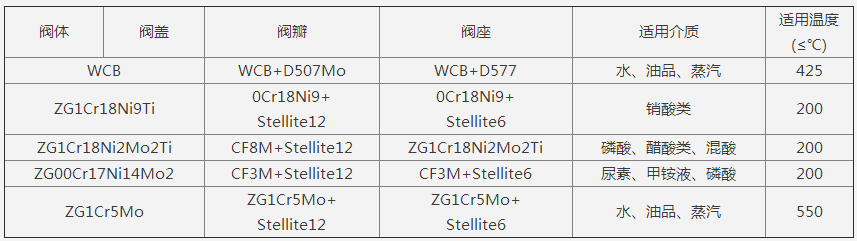

法兰升降式止回阀主要零件材料及主要用途:
