对夹式衬胶蝶阀

产品介绍:
产品名称及型号: 对夹式衬胶蝶阀 D71X、D371X、D671X、D971X
产品用途:
D71X、D371X、D671X、D971X 型PN10、PN16 A型对夹式蝶阀适用于医药、化工、石油、电力、轻纺、造纸等给排水、气体管道上作调节流量和截流介质的作用,适用温度≤80℃。
结构特点
1、结构简单紧凑、小型轻便,容易拆装及维修,并可在任意位置安装
2、90 度回转,启闭迅速
3、流量特性趋于直线,调节性能好
4、选择不同零部件材质,可适用于多种介质

主要性能规范:

 中线结构

驱动方式:蜗轮传动、电动、气动、手动

适用温度:丁腈橡胶:-40℃~90℃ 氟橡胶:-20℃~200℃

适用介质: 水、空气、天然气、油品及弱腐蚀性流体

公称通径DN50~DN400 公称压力PN10~PN25

产品采用标准:

 GB/T 12238、GB/T 12221、JB/T 79、JB/T 82、GB/T 9115 GB/T9113、GB/T13927、JB/T 9092

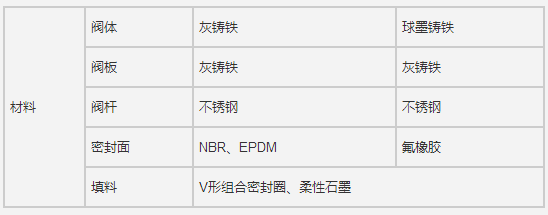

主要零部件及材料:
